Camping-car Profilé

Depuis mes premiers dessins, je commence à mieux maîtriser le logiciel et je vous propose ce tout nouveau modèle de camping-car.

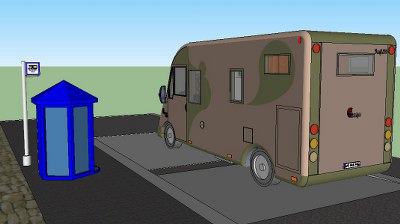

Vu de l'arrière un camping-car reste un cube ce n'est pas là que l'évolution est la plus flagrante.

Réalisation Octobre 2009

Page mise en ligne le 15/10/2009

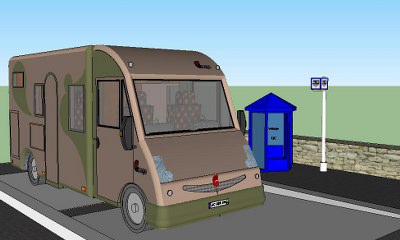

Ce camping-car est mon premier dessin du type "profilé" c'est à dire un chassis cabine avec cellule, vous ne reconnaitrez pas la cabine de telle ou telle marque, le but n'est pas de copier l'existant (et pour l'instant je n'en suis pas encore capable). La maitrise du logiciel m'a permis de réaliser une cabine type fourgon ce qui est déjà beaucoup plus difficile que de réaliser une face toute plate comme un intégral. Ce travail se voit ici principalement sur le pare-choc.

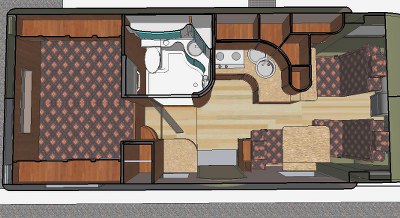

Vous avez repèrer à travers le pare brise que l'intérieur est aménager. c'est ce que nous allons voir avec cette vue éclatée de dessus.

J'en ai profité pour faire une recherche sur un type d'implantation qui supprime les banquettes (simple ou double) qui ne sont pas souvent confortables à l'étape et sur la route. L' emplacement traditionnel est occupé ici par la cuisine, remarquez qu'une tablette accolée à la cuisine est utilisable du siège chauffeur retourné. La table repas se trouve derrière le siège passagé, un autre siège identique règlable et pivotant complète l'assise.

Côté technique :

Lit arrière 2 places

sur soute garage

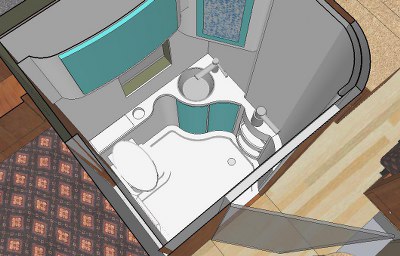

Entrons un peu plus dans les détails avec ici une vue du cabinet de toilette. La douchette n'est pas représentée c'est un oubli.

Côté pratique :

Si on utilise les deux sièges cabine la télé peut se déplacer sur le meuble cuisine étant donné qu' elle est sur pied et non fixée au meuble.

Côté technique :

Réserve d'eau 100 l.

Côté pratique :

une tablette peut être ajoutée entre la table et le meuble cuisine pour recevoir un quatrième convive sur tabouret ou pouf

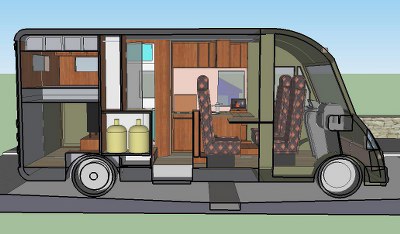

Vue éclatée côté droit à noter le coffre à gaz qui peut recevoir 2 bonbonnes 13kgs

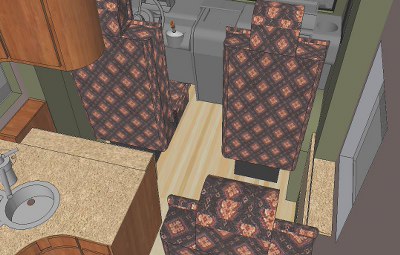

En position route la table se plie ainsi que la tablette du meuble cuisine, la télévision est rangée dans son meuble.

Un gros plan sur la partie arrière du meuble cuisine (ici en position route) la tablette abaissée obture un coffe qui peut servir par exemple de coin bar, au fond un porte bouteille et au sol le meuble à chaussures.

Voilà j'espères que la visite vous a plu, pour ceux qui suivent vous cherchez encore le troisième couchage car vous ne l'avez sans doute pas vu. c'est normal il n'est pas dessiné. il est prévu en plafond cabine (1 place) à descendre type intégral (disons que c'est une option).

Vous comprendrez que ce camping-car est avant tout agencé pour deux personnes.

Merci de m'avoir suivi jusqu'ici.

Côté technique :

3 places route

3 places couchage

3/4 places repas

Côté technique :

WC à cassette

production d'eau chaude par boiler

Côté technique :

Dimensions du véhicule

L = 6m,

l = 2,10m,

h = 2,80m

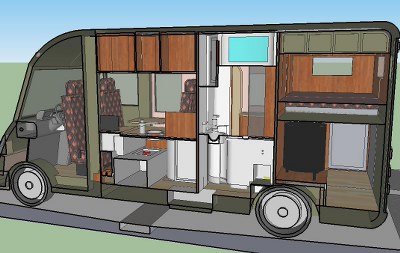

Vue éclatée côté gauche avec le boiler dans la soute garage et la cuve à eau avec sa trappe de visite (bouchon rouge) dans le meuble cuisine).

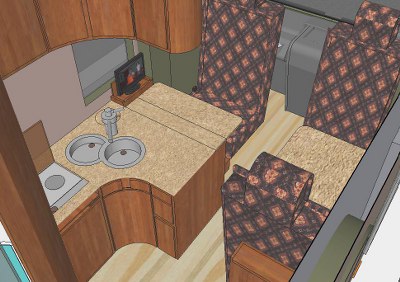

Le côté cuisine, Ce grand meuble de cuisine permet de loger la cuve à eau propre (vu l'absence de banquette)

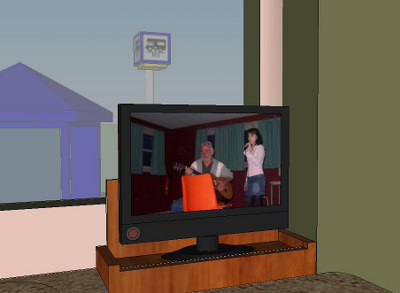

Même la télé fonctionne on le voit bien plus haut.
