Meuble Rangement Télévision Ecran Plat

Suite au changement de la télévision 25cm qui a rendu l'âme après de longs et loyaux services elle est remplacée par un écran plat de 36 cm. Sur le katamarano il n'y a pas de meuble télé, la 25 cm était rangée dans la penderie, la hauteur de la 36 cm ne permet pas d'y trouver sa place sans gène pour le rangement des vêtements. Il faut donc faire quelques études et voilà la solution qui me semble la meilleure en fonction des prises électrique et antenne qui sont placées dans l'angle de la table derrière le siège chauffeur. de plus on regarde la télé des sièges cabine.

On aurait pu la mettre en applique au dessus de la banquette salon mais l'implantation me semblait haute et la fixation sur la cloison de la salle de bain pouvait poser problème.

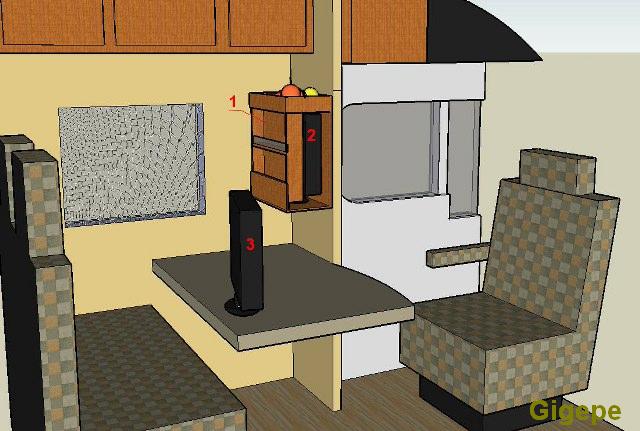

Je vais donc fabriquer le meuble (1) elle sera stockée en position (2) et sera placée sur la table lors de son utilisation pour les soirées en position (3), elle pourra être rapprochée de la fenêtre lors des repas mais il est três rare qu'on la regarde à ces moments là en vacances.

Une porte viendra sans doute fermer le meuble et cacher ainsi l'appareil de télévision.

La Fabrication

Attention il est nécessaire d'adapter les dimensions voir le modèle en fonction de votre téléviseur

Gabarit du téléviseur :

Largeur 360mm

Hauteur 370mm

Pied largeur 180mm

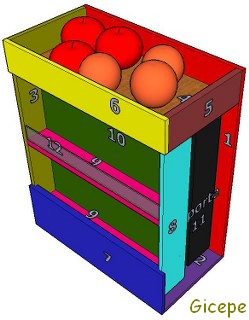

Contre plaqué de 10mm

  1- 440x390

  2- 390x200

  3- 440x190

  4- 370x190

  5- 190x60

  6- 390x60

  7- 390x90

  8- 340x40

  9- 360x30 (2)

10- 360x340

11- 380x190 (non apparente)

12- 360x30

(12 plexiglass peut aussi être en contreplaqué 5mm)

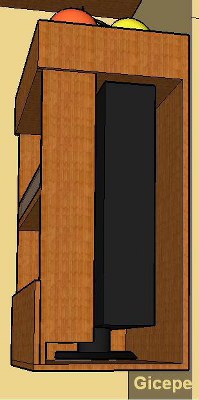

Ces dessins on été réalisés avec le logiciel gratuit Google Sketchup 6 présenté ici

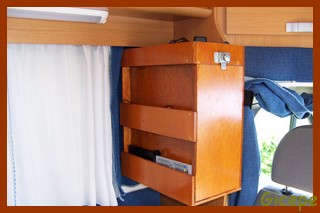

Photos de la réalisation : à gauche porte fermée on peut voir l'emplacement des télécommandes toujours à portée de main sur le dessus les fils pour les branchements.

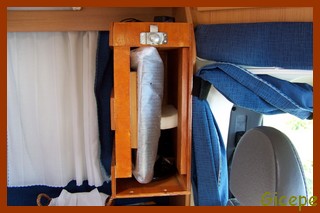

à droite la télévision dans son logement encapuchonnée d'un sac plastique à bulle généralement fournie pour emballage lors de l' achat, on distingue le tasseau qui maintient la télé et la mousse qui la bloque sur l'autre face pour éviter tout mouvement lors des déplacements

La porte est maintenue en bas par deux tourillons qui se logent dans les trous que l'on apperçoit et en partie haute par le verrou, ce qui évite toute charnières et gène de la porte lors de la sortie de l' appareil.

Coffre pour TV écran plat
